Диод шоттки MC4 10А

Блокирующий диод шоттки MC4 10А предназначен для предотвращения потери мощности параллельно соединенных солнечных батарей при частичном затенении одной из них.

Это простое, но очень важное устройство которое позволяет исключить взаимное влияние фотоэлектрических батарей друг на друга при их «разносторонней» установке по частям света.

При параллельном соединении модулей, каждый ряд модулей должен иметь блокирующий диод.

Это не только уменьшает нагрузку на отдельный диод, но и не позволяет току из одного параллельно соединенного ряда течь в ряд с меньшим током, что снижает потери, вызванные несоответствием при параллельном соединении рядов в батарее.

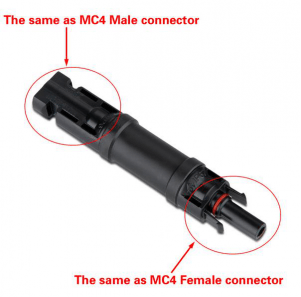

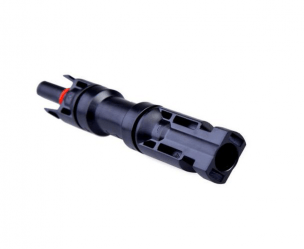

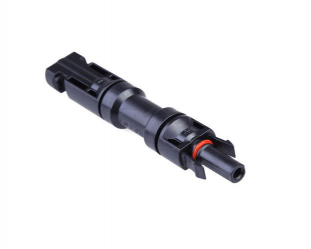

Диод mc4 выполнен в схожем с соединительным разъемом корпусе и устанавливается в систему легко, простым соединением с разъемами типа mc4.

Соединительный разъем mc4-diode гарантирует герметичное, всепогодное соединение и не требует особых условий монтажа.

«Разносторонний» монтаж солнечных батарей используют для увеличения продолжительности светового дня и снижения нагрузки на массив аккумуляторов, а также при невозможности осуществить монтаж всего массива строго в одной плоскости (из-за ограничения площадей).

Максимальный ток: 10A

Максимальное напряжение: 1000В

Класс защиты: IP67
